HDI PCB是什么？

HDI PCB是什么？了解HDI板概念、差异和应用

HDI PCB（High-Density Interconnect Printed Circuit Board）是一种高密度互连印刷电路板，

它在现代电子设备中扮演着重要的角色。作为HDI板龙头，HDI PCB在电子行业中得到广泛应用。

那么，HDI板是什么？它与传统的PCB有何差异？让我们来了解一下。

HDI PCB是一种通过采用先进的制造技术和设计方法，实现更高密度布线和更小尺寸的印刷电路板。

相比传统的PCB，HDI PCB具有以下几个显著的差异和优势。

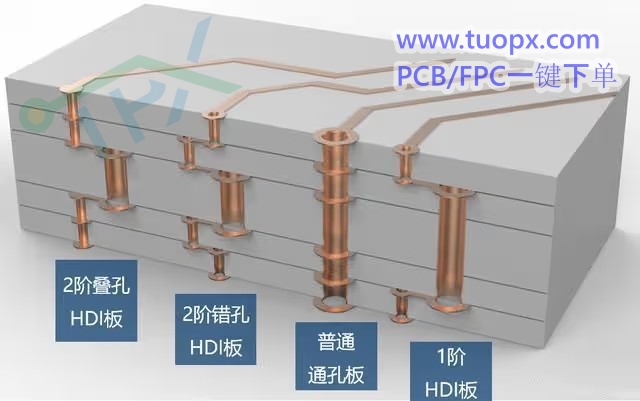

首先，HDI PCB具有更高的线路密度。通过使用微细线宽、线距和盲埋孔等技术，

HDI PCB能够在相对较小的面积上实现更多的电路连接，从而提高电路板的功能性和性能。

其次，HDI PCB具有更好的电气性能。由于线路更短、阻抗控制更精确，

HDI PCB能够提供更低的信号损耗和更好的信号完整性，从而提高电子设备的工作稳定性和可靠性。

此外，HDI PCB还具有更好的热管理能力。通过在板内增加散热层或采用金属基材，

HDI PCB可以有效地散发热量，保持电子设备的正常工作温度，提高系统性能和寿命。

那么，HDI板在哪些应用领域得到广泛应用呢？HDI PCB主要应用于高端电子设备，

如通信设备、计算机、医疗设备和汽车等。由于其高密度、高可靠性和优异的性能，HDI PCB在这些领域中发挥着关键作用。

在选择HDI PCB供应商时，您需要选择一家专业的HDI PCB厂商。他们应该具有丰富的经验和先进的制造设备，

以确保产品质量和交货准时。一家可靠的HDI PCB厂商将为您提供定制化的解决方案，并根据您的需求提供最佳的设计建议和技术支持。

总结起来，HDI PCB作为高密度互连印刷电路板，在现代电子设备中发挥着重要作用。

了解HDI板概念股、差异和应用对于选择合适的HDI PCB供应商至关重要。如果您需要高质量、可靠性和定制化的HDI PCB产品，

请选择一家专业的HDI PCB厂商，并与他们合作开发最佳解决方案。
