PCB OSP工艺缺点汇总｜OSP、喷锡、沉金工艺精简对比选型

一、前言

OSP是目前PCB行业免费打样主流表面处理工艺，凭借高平整度、低成本、高频性能优势，适配多数常规打样与消费类量产项目。但该工艺局限性极强、容错率低，多数PCB焊接不良、失效问题，均源于忽视OSP的工艺短板。本文精简梳理OSP核心缺点，结合喷锡、沉金工艺差异，明确精准选型规则。

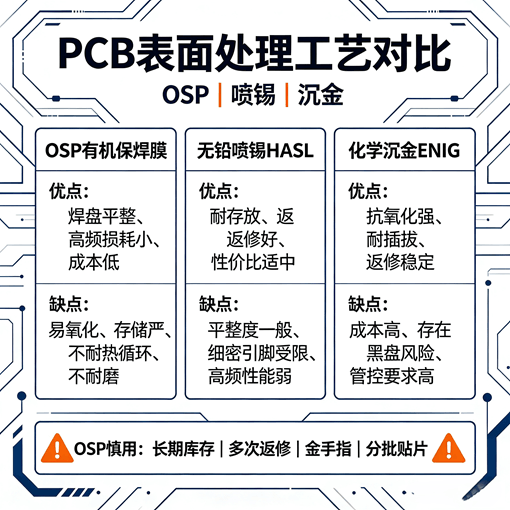

对比维度	OSP有机保焊膜	无铅喷锡（HASL）	化学沉金（ENIG）
核心优势	成本低、焊盘平整、高频信号损耗小	耐存放、返修性好、性价比适中	抗氧化强、耐插拔、返修稳定、可靠性高
核心缺点（重点）	存储严苛、怕氧化、不耐热循环、无耐磨性、不可肉眼检层	焊盘平整度差、不适配细密引脚、高频性能弱	造价高、存在微量黑盘风险
适用场景	短期贴片、一次性焊接、消费电子、高密度普通板打样	单层板、插件多、手焊多、长期存放普通板材	工业、车载、医疗、金手指、高可靠、长期库存板材

OSP的所有不良风险均来自固有工艺缺陷，无优化补救空间，仅能通过规避场景、规范使用避免问题：

OSP有机保护膜活性高、稳定性差，真空密封状态下仅3个月保质期。板材拆封后必须在24-48小时内完成SMT贴片，敞开放置、受潮、久放会直接导致焊盘氧化，引发拒焊、虚焊、焊点脱落等批量不良，完全不适合分批贴片、长期库存项目。

OSP膜层耐受热循环次数极低，仅可支持1-2次正常回流焊。多次回流、返工补焊、二次贴片会彻底耗尽保护膜，使裸铜焊盘直接暴露氧化，后续焊接稳定性极差，严禁用于需要频繁返修、多次调试的工业设备、精密仪器电路板。

OSP仅为有机薄膜，无金属镀层的耐磨、耐腐蚀、抗插拔性能。金手指、连接器触点、高频ICT测试点、半孔焊盘等反复摩擦、插拔、接触的位置，使用OSP会快速出现膜层破损、接触不良、信号中断，属于工艺硬性禁忌。

OSP保护膜透明无色，生产、运输、贴片过程中，徒手触碰、轻微划伤、轻微氧化均无法通过肉眼识别。这类隐性不良无法前置排查，极易导致SMT贴片后出现零星不良，增加售后调试与返工成本。

在潮湿、多粉尘生产环境中，OSP板材氧化速度会大幅加快，即便在保质期内，也容易出现局部膜层失效，对生产环境、仓储环境要求远高于喷锡、沉金工艺。

选OSP：短期贴片、一次性焊接、普通消费电子、高频精密走线、细密引脚PCB打样量产。

选喷锡：单层插件板、手焊量大、存放周期长、无精密贴片需求的常规电源板、工控板。

选沉金：高可靠性工业产品、带金手指、需多次返修、长期库存、高频测试的核心电路板。

OSP工艺的核心优势是低成本、高平整，但其氧化快、耐热差、不耐磨、容错低的缺点十分突出。并非所有打样、量产项目都适合OSP，避开禁忌场景、按需选型，才能在控制成本的同时，杜绝批量焊接不良。
