FPC的layout设计要注意哪些点?

548 2023-08-24

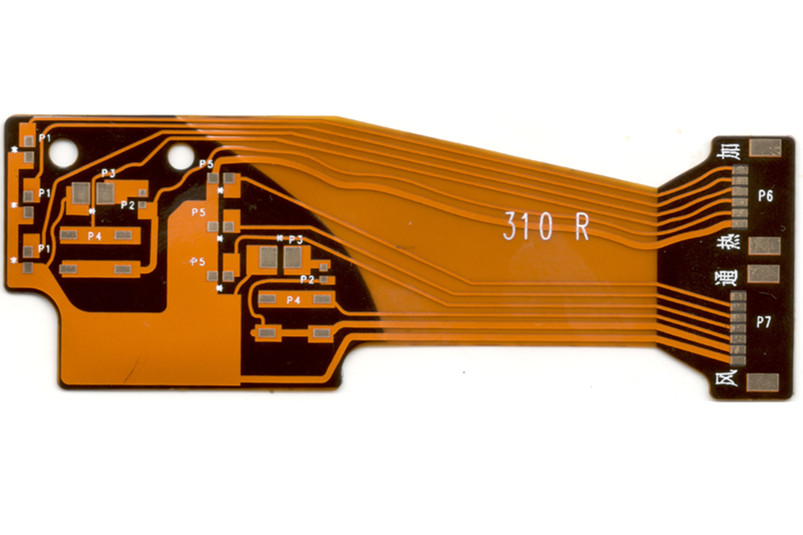

FPC(Flexible Printed Circuit)的布局设计是确保电路板性能和可靠性的关键因素之一。以下是在进行FPC布局设计时需要注意的一些重要点:

  1. 弯曲和折叠区域: FPC的走线尽量走成圆弧形,FPC是柔性的,设计时需要考虑电路板可能会被弯曲、折叠或弯曲的情况。确保在这些区域内的布局和元件布置不会因弯曲而受到损害。

  2. 线宽和间距:线宽线距度易小不易大。 由于FPC生产精度远高于PCB,最低能做到线宽线距0.03mm。在FPC设计中,线宽和间距的选择对信号完整性和电气性能至关重要。确保符合要求的线宽、间距和特性阻抗,以防止信号干扰和损耗。

  3. 层次和层数: 通常使用2层板设计。4层或者以上层数要考虑板厚和折弯性能。根据电路的复杂性和需求,选择适当的FPC层数。多层设计可以提供更好的电气隔离和信号路由。

  4. 电源和地线: 在设计中确保电源和地线的路径短且宽,以减少电阻、电压降和电磁干扰。

  5. EMC和信号完整性: 采取措施以减少电磁干扰(EMI)和保护信号完整性。使用地平面和屏蔽层可以有助于减少EMI。

  6. 组件布局: 在布局时,合理安排元件的位置,以最小化跨越和信号路径的长度。避免在弯曲区域放置敏感元件。

  7. 电子元件的位置: 对于连接到外部器件的接口,确保它们位于易于访问的位置,以便维护和连接。

  8. 引脚分配: 适当规划引脚分配,以确保元件之间的连接是合理的,减少交叉和交叉噪声。

  9. 连接器位置: 尽量使用贴片封装的连接器,实在要做成插件连接器,需要加补强板。如果涉及到连接器,确保连接器的位置和布局能够容纳和适应外部连接需求。

  10. 材料选择: 考虑所用材料的特性,如柔性基材的弯曲性能、耐温性等。

  11. 热散热: 对于高功耗应用,考虑导热路径和散热措施,以避免过热问题。

  12. 测试点: 在布局中添加测试点,以便在制造和调试阶段进行测试和故障排除。

在FPC布局设计中,需要平衡信号完整性、电气性能、可靠性和实际生产要求。最好的实践是与有经验的FPC设计工程师合作,以确保您的设计在各个方面都得到有效的优化。
