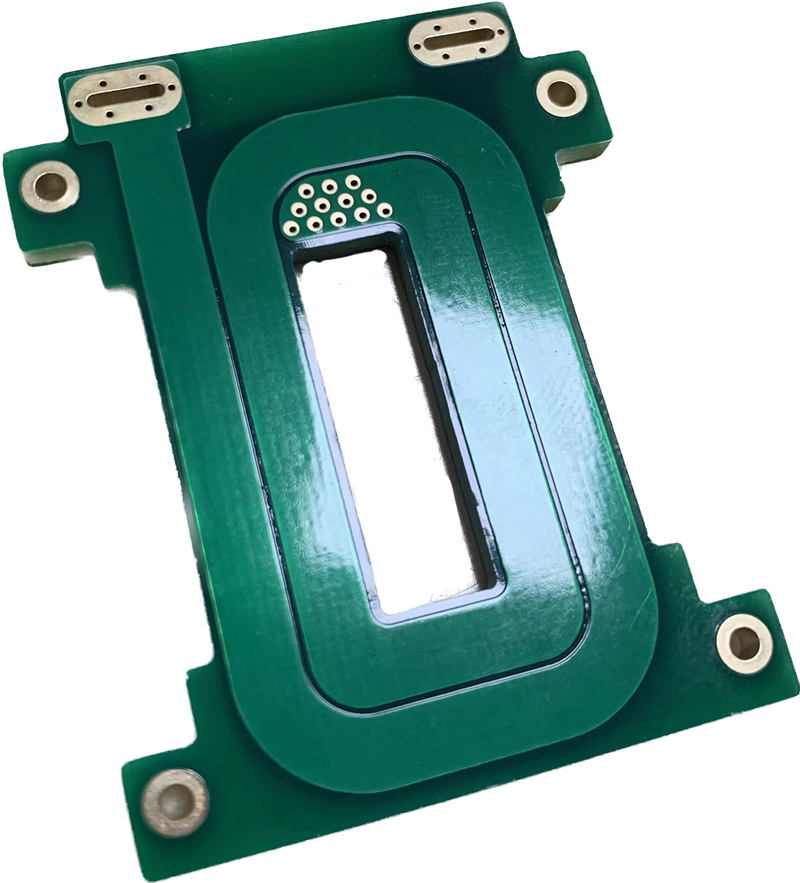

平面变压器厚铜PCB

产品分类:电控电力PCB
0 684 2023-07-01

12层板

每层铜厚6盎司

订购热线:13554998058-文经理
产品详情



平面变压器在电源供应和射频(RF)应用中具有重要作用,其PCB设计需要特别注意以下关键事项:

  1. 层次布局: 平面变压器通常需要多层PCB布局,以便将不同的线圈层分开并实现绝缘。内部层用于传输信号或电源,而外部层用于RF层或地平面。

  2. 封装: 选择适合的封装类型,确保平面变压器能够容纳在规定的空间内,同时满足电气和机械需求。

  3. 引脚分配: 合理规划引脚分配,确保连接和信号完整性。避免引脚之间的交叉和干扰。

  4. 层间绝缘: 在设计时,确保层与层之间的绝缘性能。这对于防止信号干扰和电气隔离非常重要。

  5. 线圈布局: 在设计中,注意不同线圈之间的布局和间隔,以减少相互之间的干扰。

  6. 信号完整性: 对于高频或射频应用,注意信号完整性问题,包括控制阻抗匹配、减少信号反射等。

  7. 电源分布: 确保电源线路分布均匀,防止噪声干扰。

  8. 热散热: 平面变压器可能会产生热量,需要考虑散热路径和散热措施。

  9. 电磁兼容性: 对于高频应用,考虑电磁干扰和屏蔽,使用合适的屏蔽和地平面。

  10. 测试和验证: 在设计完成后,进行电气测试和验证,确保平面变压器的性能和可靠性。

  11. 层叠结构: 考虑使用多层结构,以提供更好的信号隔离和电气性能。

  12. 绝缘材料: 使用适当的绝缘材料,确保在变压器中的线圈之间有足够的电气隔离。

  13. PCB厚度: 考虑PCB的厚度,特别是对于高频应用,厚度可能会影响电气性能。

设计平面变压器的PCB需要考虑电气、机械和热问题。在设计过程中,合理使用仿真和验证工具,确保设计满足规范和应用要求。与有经验的电源和射频设计工程师合作,可以帮助您实现优质的平面变压器设计。
